日東工器

迅速流体継手「カプラ」は約25,000種類におよぶ製品で、さまざまな業界のお客様からのニーズに対応

小間番号2 ホール21509

見どころ

We will showcase "CUPLA," which quickly connects/disconnects various fluid lines such as air, water, and chemicals, as well as compact, low-vibration compressors, vacuum pumps, and liquid pumps.
We are showcasing an electric vacuum gripper equipped with a built-in vacuum pump for use with collaborative robots,

出展製品・サービス

ブックマークボタンイメージMy製品リストに登録

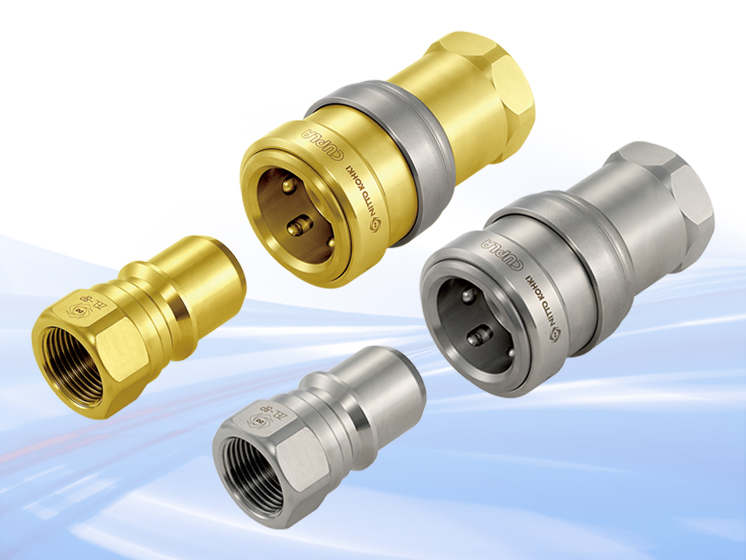

ゼロスピルカプラ(中圧用)

ゼロスピルカプラ(中圧用)

  • 継手

「液だれ低減バルブ構造」で接続・分離時の空気混入量と液だれ量を大幅低減。

特長
●液だれ量を最大96%減(当社比)
●ドライ状態でもバルブの作動がスムーズなので、作動不全を軽減
●プラグ・ソケットの接続は、押し込むだけのワンタッチ接続
●幅広い用途・状況に対応できるよう各種の本体材質、シール材、サイズを標準品としてラインアップ

仕様
 本体材質:真ちゅう、ステンレス
 シール材質:ニトリルゴム、ふっ素ゴム、エチレンプロピレンゴム
 サイズ:Rc 1/4・Rc 3/8・Rc 1/2・Rc 3/4・Rc 1

熱水用カプラ HW型

熱水用カプラ HW型

  • 継手

耐熱性に優れたシール材を採用。樹脂成型などの熱水用途に使用可能。

特長
●標準仕様の分離防止機構で、振動や衝撃などによる接続後の不意な分離を防止
●流体と接触する真ちゅう部品にはニッケルめっき処理を施し耐食性をアップ。
●ソケットはダブルOリング仕様でシール性能をアップ。

仕様
 本体材質:真ちゅう(ニッケルめっき)
 シール材質:ふっ素ゴム
 サイズ:プラグ:R 1/4・R 3/8・R 1/2、ソケット:Rc 1/4・Rc 3/8・Rc 1/2

マルチカプラ

マルチカプラ

  • 継手

1回の接続操作で複数の配管を同時に接続。
配管の誤接続を防止し、作業時間を大幅短縮。

特長
●大流量化に貢献
●ソケット・プラグともに自動開閉バルブを内蔵。分離時の流体の流出を防止。

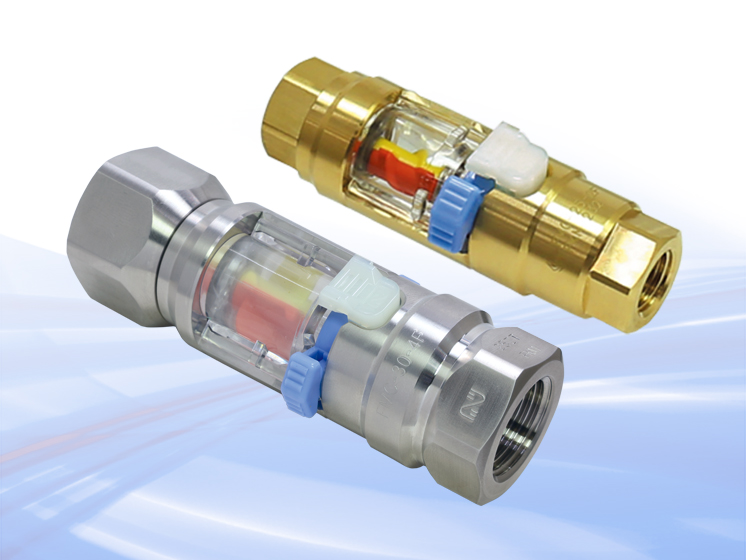

フローモニター レンズ交換タイプ

フローモニター レンズ交換タイプ

  • 継手

冷却水の流れを、ひと目で確認。
配管されたままモニターレンズの交換が可能。

特長
●低流量から2色の羽根の回転で、流体の流れを目視で確認できます。
●配管されたままモニターレンズの交換が可能。
●ストッパによって意図しない樹脂部品の外れを防止
●ねじ部が左右に自在に回転するため、本体の取り付け・交換作業が容易

仕様
 本体材質:真ちゅう、ステンレス
 シール材質:ふっ素ゴム
 サイズ:Rc 1/8・Rc 1/4・Rc 3/8・Rc 1/2

電動吸着ハンド e-VEE

電動吸着ハンド e-VEE

  • 継手

真空ポンプ内蔵でコンプレッサエア不要。吸着搬送の省エネ化を実現します。

特長
●【省エネ】圧力センサによりポンプが自動停止
●【真空保持機能】ポンプ自動停止時にバルブにより真空保持
●【どこでも使用可能】コンプレッサエア不要
●【簡単接続】ホースの取り回し不要
●【静音】エア吐出音なし
●【クリーン】外部エア流入なし
●【入出力信号方式】PNP/NPNから選択

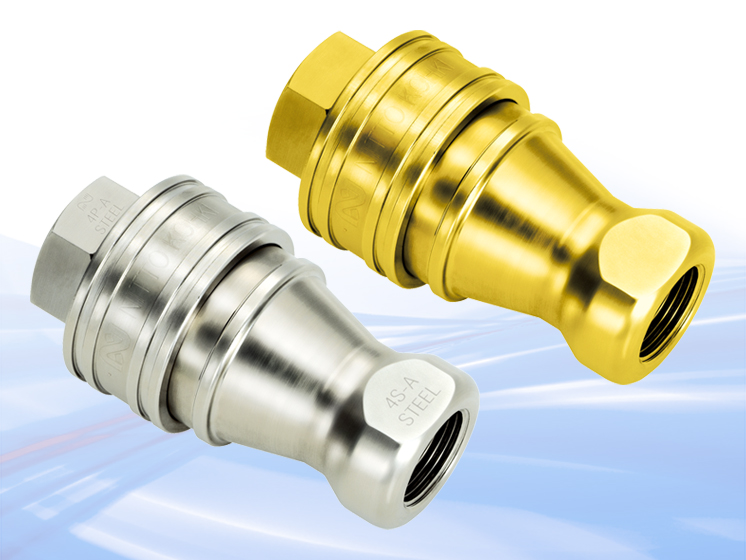

SPカプラType A(中圧用)

SPカプラType A(中圧用)

  • 継手

ソケット・プラグに自動開閉バルブ内蔵の中圧用カプラ。
豊富なラインアップを取り揃え、様々な用途に対応いたします。

特長
●ソケット・プラグともに自動開閉バルブを備え、
 分離時の流体の流出を防止します。
●幅広い用途・状況に対応できるよう各種の本体材質、シール材、
 サイズ、取付形状を標準品としてラインアップ

仕様
 本体材質:真ちゅう、ステンレス、鋼鉄
 シール材質:ニトリルゴム、ふっ素ゴム、エチレンプロピレンゴム
 サイズ:Rc 1/8・Rc 1/4・Rc 3/8・Rc 1/2・Rc 3/4・Rc 1・Rc 1 1/4・Rc 1 1/2・Rc 2

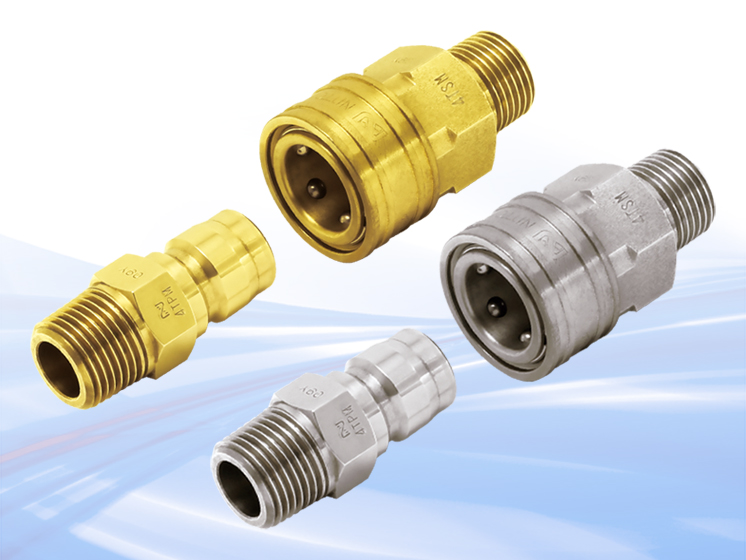

TSPカプラ(中圧用)

TSPカプラ(中圧用)

  • 継手

バルブレス構造なので高粘度の流体に適応。豊富な本体材質・サイズ・取付形状。
ブレードホース取付用もラインアップ。

特長
●バルブレス構造なので圧力損失を大幅に低減。大流量が得られます。
●粘度の高い流体(グリースなど)に適しています。
●幅広い用途・状況に対応できるよう各種の本体材質、シール材、
 サイズ、取付形状を標準品としてラインアップ

仕様
 本体材質:真ちゅう、ステンレス、鋼鉄
 シール材質:ニトリルゴム、ふっ素ゴム、エチレンプロピレンゴム
 サイズ:Rc 1/8・Rc 1/4・Rc 3/8・Rc 1/2・Rc 3/4・Rc 1・Rc 1 1/4・Rc 1 1/2・Rc 2

TSPカプラボールバルブ付き

TSPカプラボールバルブ付き

  • 継手

TSPカプラとボールバルブを一体化。接続中(バルブ開放時)の不意な分離を防止する分離防止機構を装備。

特長
●接続状態でもバルブの開閉操作が可能。
●バルブレス構造なので圧力損失を大幅に低減。大流量が得られます。
●粘度の高い流体(グリースなど)に適しています。

仕様
 本体材質:真ちゅう、ステンレス
 シール材質:カプラ部:ふっ素ゴム
       ボールバルブ部:ふっ素樹脂
 サイズ:Rc 1/4・Rc 3/8・Rc 1/2・Rc 3/4・Rc 1

マイクロエアーハンド MAH-05/MAH-16

マイクロエアーハンド MAH-05/MAH-16

  • 作業用工具・治具

空気式小型往復動ヤスリ

特長
●微細な往復運動で精密部品などの研削・研磨に最適!
●ストローク長0.5mm(MAH-05)、2.2㎜(MAH-16)で、隅や細かい箇所のバリ取り、
 研磨に最適な空気式小型往復動ヤスリです。
●低振動で、毎分22,000回(MAH-05)、11,000回(MAH-16)の高速往復運動。

MAH-05/MAH-16 仕様
使用圧力       0.6MPa
空気消費量      0.07 m3/min
無負荷ストローク数  22,000回/分(MAH-05)/11,000回/分(MAH-16)
無負荷ストローク長  0.5㎜(MAH-05)/2.2mm(MAH-16)
取付最大軸径     φ3mm
本体質量       0.37kg
本体寸法       176mm(本体長さ)
標準付属品      ダイヤモンドヤスリ平・丸:各1本
           六角棒スパナ2:1本
           「カプラ」HA-65SN:1個

取り扱い製品・サービスカテゴリ

  • エアコンプレッサー
  • 真空ポンプ
  • コネクター
  • 継手
