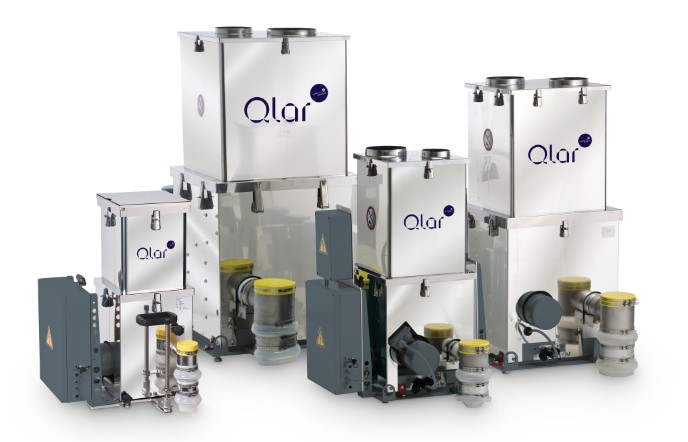

研究・小規模プラント向け フィーダ（ロスインウエイト式）
重量減少式フィーダ ProFlex® C100 は、コンパウンドおよびマスターバッチ業界で実績のある既存システム ProFlex® C の
小流量域（約0.1～100 L/h）をカバーするモデルです。
少量多品種のバッチ工程に適した分解洗浄性に優れた製品です。

・外部マルチポイント攪拌機構付きの柔軟なフィードホッパー
・1:5の総減速比を6段階で実現するプラグオン型一体ギアボックス
・クイック交換式ホッパー非対称形状
・駆動側の交換が可能

・外部8点攪拌機構を備えたフレキシブルフィードホッパー
・供給量の調整や清掃のために、工具1つで容易に分解可能
・駆動側と排出側の入れ替えが可能
・省スペース配置に適した非対称構造
・吐出長さの異なる2種類と、豊富なヘリックス／スクリューの組み合わせに
　よる供給量調整
・重量測定のための重力式分離機構（圧力補償オプション付き）を内蔵
・フェルール付きカバーおよび手動補充が可能
・特殊な排出形状により低回転時の脈動を低減
・使いやすい搬送用ブラケット

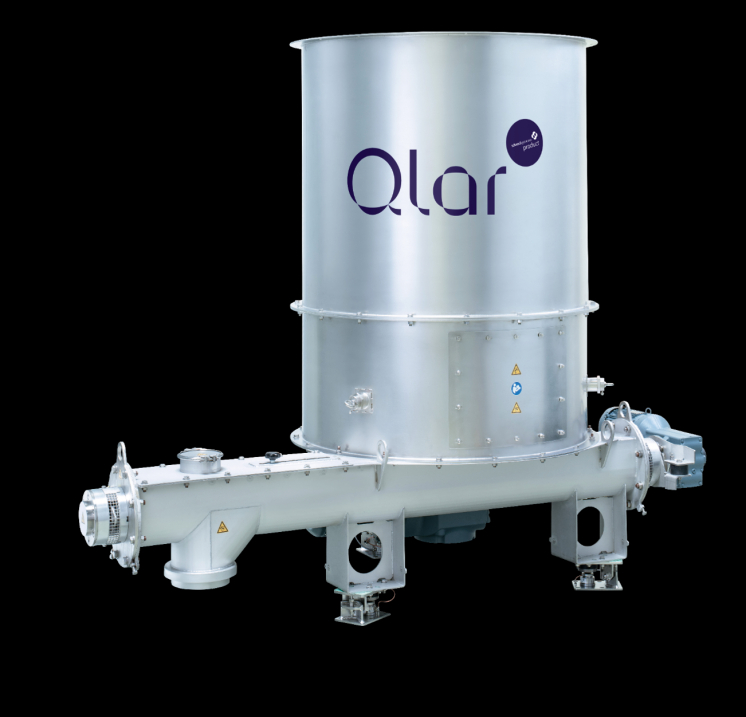

大容量のロスインウェイトフィーダー
セルロース、ガラス繊維、プラスチックフレーク、炭素繊維、リサイクル材料ハンドリングへの最適解です。

▪ フレークや繊維など、軽くてふわふわした材料、有機・無機材料、リサイクル材料に最適
▪ フルステンレス製で、内部撹拌機能付き
▪ 様々なヘリックスとホッパーの選択が可能なモジュラー装置
▪ 容量フィーダーは、充填システム/サージビンとして使用可能
▪ 用途に応じた最適な詰め替えシステムが可能

[機能]
垂直なホッパー壁と底部駆動のアジテーターによる平底設計は、優れたマ ス フ ロ ー を 提 供 し 、
オーガーの最大入口面積を利用して凝集性の高い材料の供給をサポートします。
底部駆動のアジテーターは重心を低くし、注入口へのアクセスを最大化することで、充填やベントを行うことができます。
オプションのストッパーにより、アジテーター内で材料が回転するのを防ぐことができます。
二重巻きの螺旋が、材料の膨張と攪拌時の脈動を最小限に抑えます。

[特徴]
頑丈なヘリックスにベアリングとパックドシールアレンジを施し、過酷な用途に対応
▪ 供給量の変化に対応するため、多くの共有部品や代替部品を備えたモジュラーコンセプト
▪ フレキシブルな接続部を摩耗から保護するダブルフランジ式垂直排出管
▪ 排出管は、左右どちらからでも排出可能

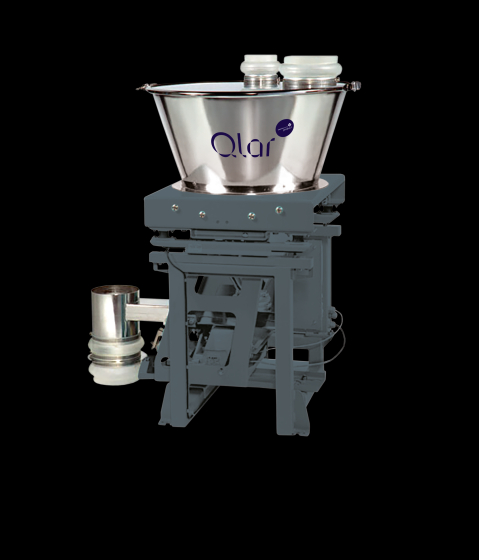

粉体／顆粒原料用容積計量および重量計量フィーダシステム
▪ Vibro Feeder付 Coni-Steel供給ホッパー
▪ 清掃と原料交換のため簡単に素早く分解可能
▪ 本体構成 計量モジュール、コントローラ、電源ユニット
▪ ± 0.5%以上の高い供給精度と安定性

[機器構成]
Coni-Steel振動フィーダは、 振動フィーダ、供給ホッパー、延長ホッパー、及びサポートで構成されています。
重量式フィーダは、 2つの計量モジュール（ロードセル） で構成されています。

[特徴]
Qlar MET振動フィーダの特殊な供給ホッパーの形状により 、供給ユニットへの安定した材料供給を保証します。
供給量や用途に合わせ様々なサイズの延長ホッパーが提供できます。
重量式フィーダの計量モジュールは、過負荷保護、回転防止、ホールドダウンを備えたひずみゲージの密閉型精密ロードセルで構成されています。
計量電子機器は機械システムに設置されていますが、個別に設置することも可能です。
又、フィーダの背面から製品交換や清掃のための部品取外しと再組立が容易な構造になっています。

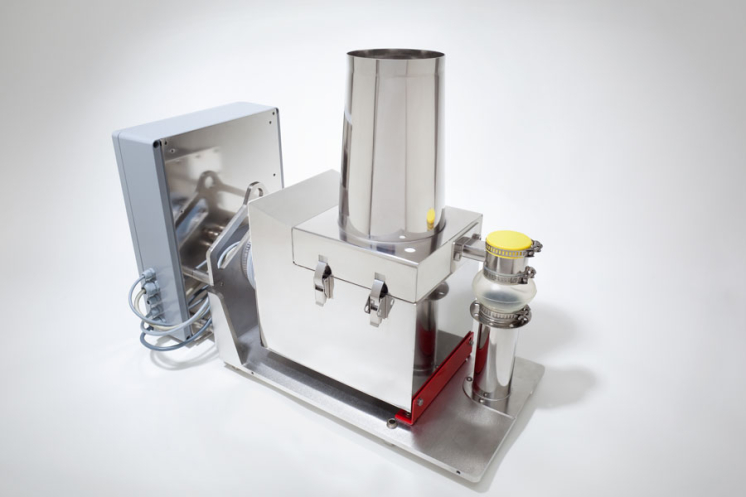

極小量用高品質重量フィーダ
MET MIN重量式フィーダは、1時間当たり100gから10kgの供給が可能です。
典型的な用途としては、押出機、混合機、粉砕機への供給用の実験・試験設備が挙げられます。

• 2軸および垂直アジテーターを備えた少量供給用のグラビメトリックフィーダ
• 洗浄や排出ユニット交換のために容易に分解可能
• 容量4リットルタンク：マニュアル投入用、底部まで届くアジテーター付きの逆テーパー形状
• 容量8リットルタンク：壁面および底部まで届くアジテーターと、ノズル付きのフタを備えたテーパー形状
• 環境影響を最小限に抑えるための保護ハウジング（オプション）
• 計測・制御・調整エレクトロニクスを一体化

材料や搬送速度に合わせて、2種類の供給ホッパーを用意しています。4Lの円錐形ホッパーは手動充填で、少量生産に向いています。
8Lのホッパーは円錐形で、充填機と換気口があり、自動充填が可能であるため、生産量が多い場合に適しています。

技術的な詳細: 14 mm x 6.35 mm　または 14 mm x 12.7 mmのダブルコンケーブスクリューを装備、500 µm 以下の材料に対応、材料温度は-20 °C … +40 °C、材料密度は 0.3 から 1.1 kg/dm　まで、電気筐体はアルミニウム製、保護等級は IP65 です。

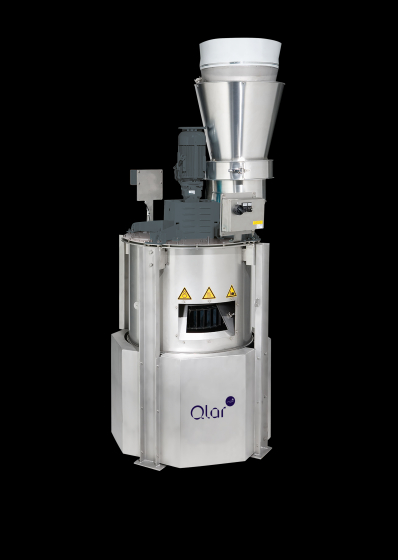

コリオリ力の測定原理を取り入れた外部影響を受けにくい高精度な計量システムで、かつメンテナンス性のよい高精度マスフロー（質量流量）測定機です。
質量流量供給装置は、大量の材料を連続的に確立、制御、供給する必要がある場合に使用します。この装置は、コリオリの原理を用いて正確に供給することが可能です。コリオリの原理は、固体材料の測定において、直接かつ高速に測定値を取得するユニークな原理です。

・コリオリ力の原理に基づいた連続質量流量測定。
・外力を受けにくい構成で高精度な測定ができます。
・コンパクトな構造により、経済的でシンプルな組み合わせができます。
・防塵ハウジング（タイトなステンレス鋼製品）

コリオリの原理
材料は回転する測定ホイールに当たって、遠心力により、ベーン上の材料の粒子は外側に移動します。測定ホイール上では、円周方向の加速度により、材料はコリオリ力を受けます。この力は測定可能な変数として記録され、嵩密度や粒径が変わっても、重量送り速度に比例します。

高精度のMULTICORは、±0.5%の精度で材料の搬送を測定します。
MULTICORの質量流量は、材料の特性に関係なく正確に測定され、調整可能なプレフィーダと連動して供給されます。
また、外部からの影響を受けることもありません。
インライン実装とコンパクトな構造により、設置が簡単で、メンテナンスや修理費も安価です。

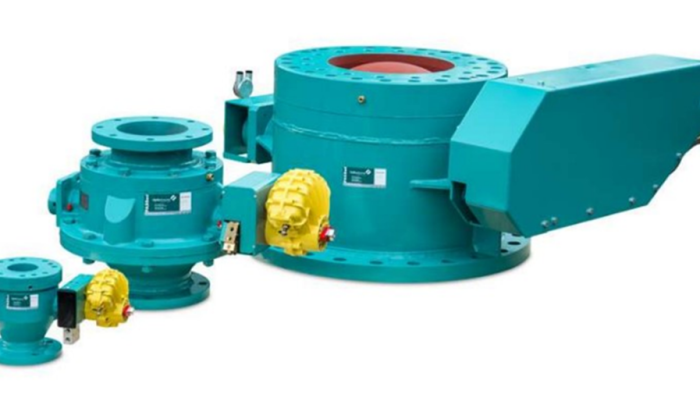

QlarのProDVは、粉体、研磨性のある材料にも対応し、高温・高圧においても使用可能です。
Qlarは、ドームバルブを1974年に発明して以降、数多くの実績を獲得しております。

» 特に摩耗性の高い製品を扱うために設計された頑丈なフルボアバルブで、高圧・高温の製品を扱うのに非常に優れています。
» セメント、砂、フライアッシュ、石炭、高炉材、石膏、銅精鉱、石灰石、木屑、木材チップ 石膏、銅精鉱、石灰石、木材チップに対応
» ATEX Zone 20 内部コンプライアンス
» 50 - 1000mm 直径
» フルバキュームから35bargまでの用途
» フルボアの材料フロー
» 気密性の高いシーリング
» 摺動時はシートリングがドームから離れる為、摺動摩擦を大幅に低減。
» メンテナンスが簡単で、オーバーホールすることで最大で100万回ご使用いただけます
» 標準仕様材料温度；220ºC まで、特殊仕様；750ºCまで可

アプリケーションによって材質は鋳鉄、テフロンコーティング、ステンレススチールを選択出来ます。
シリンダー又はベーン型アクチュエータと電磁弁を用いたオンオフ自動弁として使用出来ます。
ゲートバルブ、バタフライバルブとの交換ソリューションとして最適解です。
